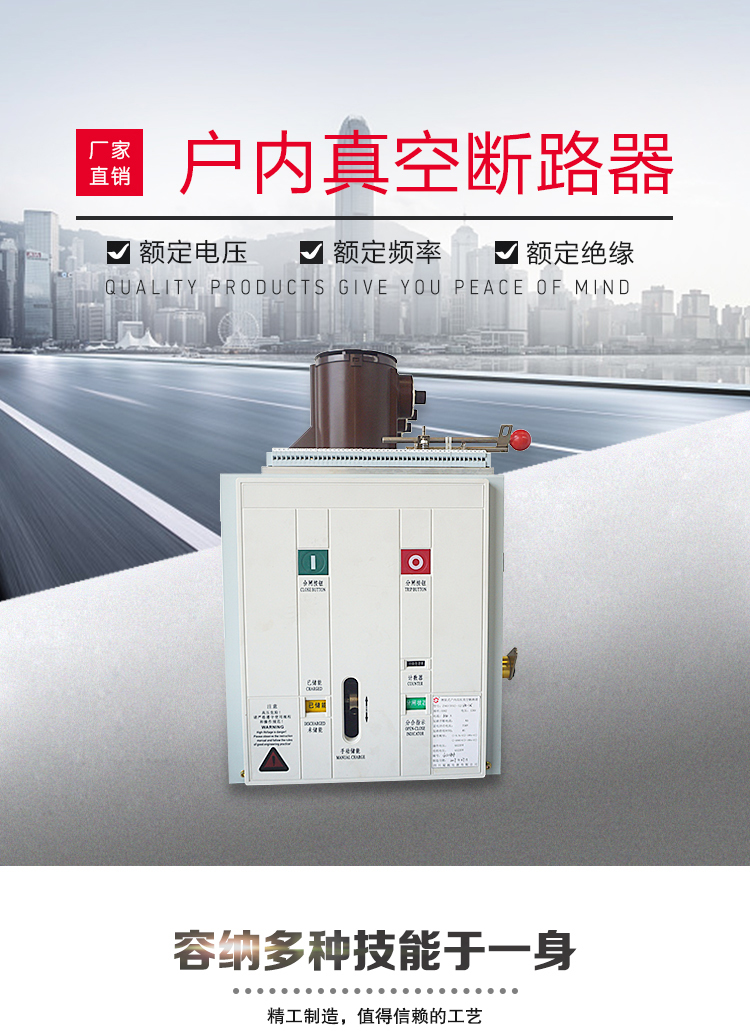

ZN63A12/1250A-31.5側裝式戶內高壓真空斷路器
一、ZN63A(VS1)-12/側裝式戶內高壓真空斷路器型號表：
| ZN63A(VS1)-12/630-25側裝式 |
| ZN63A(VS1)-12/630-31.5側裝式 |
| ZN63A(VS1)-12/1250-20側裝式 |
| ZN63A(VS1)-12/1250-25側裝式 |
| ZN63A(VS1)-12/1250-31.5側裝式 |

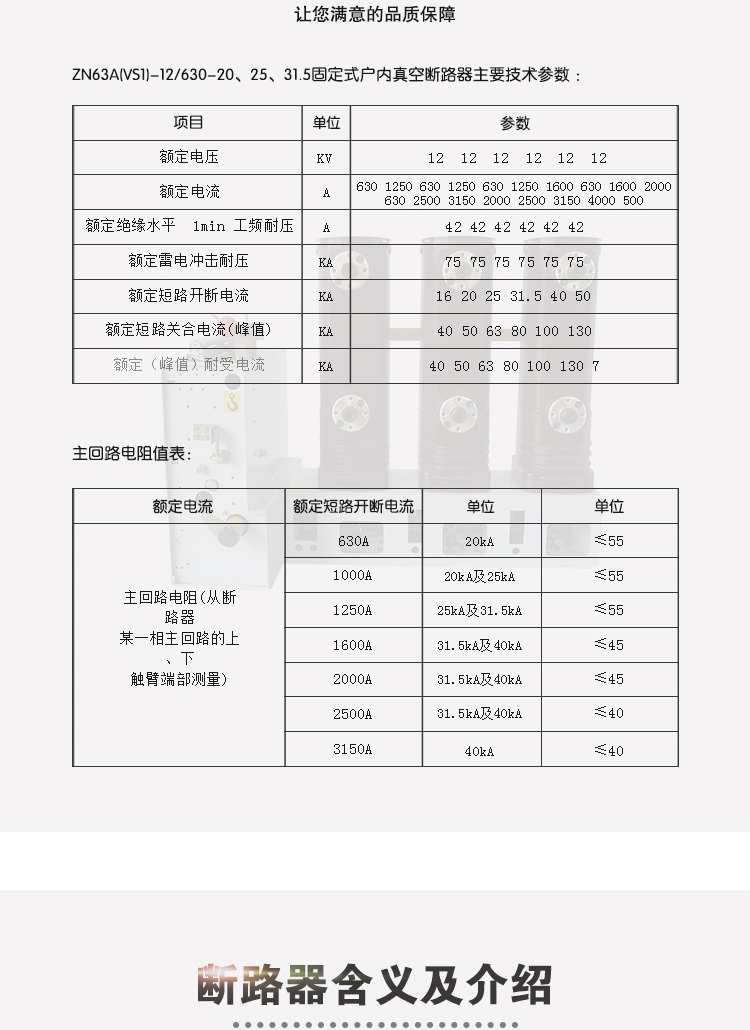

二、ZN63A(VS1)-12/側裝式戶內高壓真空斷路器參數表：
1. 斷路器主要技術參數：
| 序號 |
| 單位 | 數值 | ||||||
| 1 | 額定電壓 | kV | 12 | ||||||
| 2 | 額定頻率 | Hz | 50 | ||||||
| 3 | 額定絕緣水平 | lminI_頻耐受電壓 | kV | 42 | |||||
| 雷電；中擊耐受電壓 | 75 | ||||||||
| 4 | 額定電流 | A | 6301 0001250 | 1600 2000 | 250031 50 | ||||
| 5 | 額定短路開斷電流 |
| 202531.5 | 31.5 40 | 31.5 40 | ||||
| 6 | 額定短路關合電流(峰值) | kA | 50 | 63 | 80 | 80 100 | 80 100 | ||
| 7 | 額定峰值耐受電流 | 50 | 63 | 80 | 80 100 | 80 100 | |||
| 8 | 額定短路耐受電流(有效值) |
| 31.5 | 31.5 | 40 | 31.5 40 | |||
| 9 | 額定短路開斷電流開斷次數 | 次 | 50 | 50 | 30 | 30 | |||
| 10 | 額定短路持續時間 | S | 4 | ||||||
| 11 | 額定操作順序 | 自動重合閘 |
| 分-0.3S-合分-180S-合分(額定短路開斷電流為31.5kA及以下) | |||||
| 非自動重合閘 |
| 分-180S-合分-180S-合分(額定短路開斷電流為40kA及以上) | |||||||
| 12 | 機械壽命 | 次 | 20000 | ||||||
| 13 | 額定單個電容器組開斷電流 | A | 630 | ||||||
| 14 | 額定背對背電容器組開斷電流 | A | 400 | ||||||
2.斷路器的主回路電阻值見表：
|
| 額定電流 | 額定短路開斷電流 | 單位 | 數值 |
| 主回路電阻(從斷路器 某一相主回路的上、下 觸臂端部測量) | 630A | 20kA | kA | ≤55 |
| 1000A | 20kA及25kA | ≤55 | ||
| 1250A | 25kA及31.5kA | ≤55 | ||
| 1600A | 31.5kA及40kA | ≤45 | ||
| 2000A | 31.5kA及40kA | ≤45 | ||
| 2500A | 31.5kA及40kA | ≤40 | ||
| 3150A | 40kA | ≤40
|
