一、適用范圍

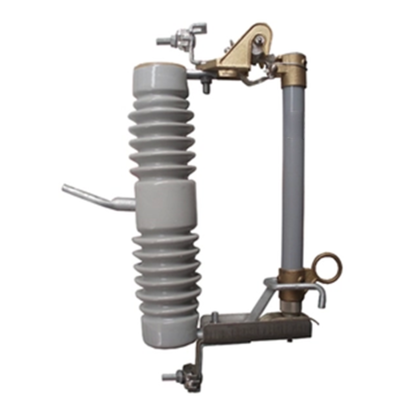

 RW12-12/100A戶外高壓陶瓷跌落式熔斷器適用于戶外、海拔高度不超過1000米、環境溫度不高于40℃或不低于-40℃。不適用于戶內、有嚴重腐蝕性氣體或含有燃*、**氣體的場所；亦不適用有劇烈震動或沖擊的地方。



二、結構簡介
RW12-12/100A戶外高壓陶瓷跌落式熔斷器是由絕緣子、接觸導電系統及熔斷絲管等部分組成。正常工作時，熔絲使熔絲管上的活動關節鎖緊，故熔絲管能處于合閘位置。當短路電流使熔絲熔斷時，在熔絲管內產生電弧，熔絲管內的消弧管在電弧的作用下，產生大量氣體，當短路電流過零時，產生強烈的去游離作用，使電弧熄滅，繼而活動關節釋放，熔絲管在上、下靜觸頭的推力和自身重量的作用下，迅速跌落，形成明顯的隔離間隙。


三、用途
RW12-12/100A戶外高壓陶瓷跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器，它裝配在配電變壓器高壓側或配電線支干線路上，作輸電線路、電力變壓器過載和短路保護及分合額定負荷電流之用。

四、結構簡介
RW12-12/100A戶外高壓陶瓷跌落式熔斷器由絕緣支架和熔絲管兩大部分組成，靜觸頭安裝在絕緣支架的兩端，動觸頭安裝在熔絲管的兩端，熔絲管由內層的消弧管和外層環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助頭及滅弧罩，用以分、合負荷電流。跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力而下翻，鎖緊機構釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。

五、執行標準
產品性能符合GB15166.3-94國家標準和IEC282-2國際標準。

六、使用條件
1、環境溫度：-40℃～40℃；　
2、海拔不超過1000m；
3、風速不大于35m/s；
4、地震烈度不超過8度；
5、熔斷器不適用于下述場所：
a、有燃燒或爆炸危險的場所；
b、有劇烈震動或沖擊的場所；
c、有異電化學氣體作用及嚴重空氣污穢，鹽霧地區。

七、訂貨須知
1、產品型號、名稱、額定電壓、額定電流、額定開斷電流；　
2、環境要求（防污型、高原型）；
