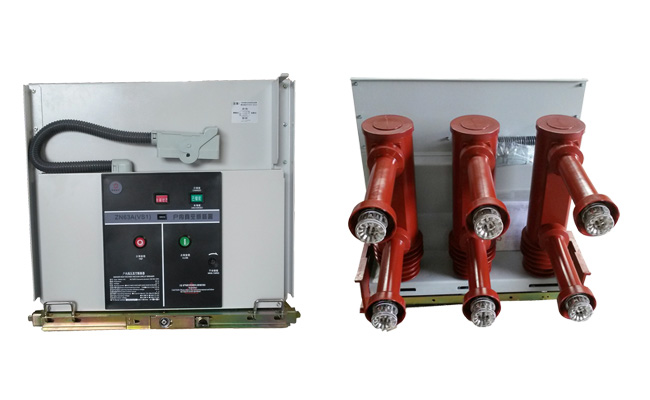

VS1-24KV型戶內高壓手車式真空斷路器
VS1-24KV型戶內高壓手車式真空斷路器
一、VS1-24KV型戶內高壓手車式真空斷路器介紹
VS1-24KV型戶內高壓手車式真空斷路器是三相交流50Hz，額定電壓為，7.2～12千伏戶內高壓開關設備。作為電網設備、工礦企業動力設備的保護和控制單元。斷路器符合我國國家標準GB1984-89《交流高壓斷路器》、JB3855-96《3.6～40.5kV戶內交流高壓真空斷路器》、DL403-91《10～35kV戶內高壓真空斷路器訂貨技術條件》和相關的IEC標準，并具有可靠的聯鎖功能。
VS1型戶內高壓真空斷路器可進行頻繁的操作，具有多次開斷和快速重合閘的能力。 VS1型戶內高壓真空斷路器采用操動機構與斷路器本體一體化設計，與底盤車配裝組成手車單元使用。
二、VS1-24KV型戶內高壓手車式真空斷路器
a、周圍空氣溫度：上限 40℃，下限-15℃；
b、海拔高度：≤1000m（若需增高海拔，則額定絕緣水平相應提高）；
c、振幅：地震烈度不超過8度；
d、空氣相對濕度日平均值不大于95%，月平均值不大于90%；
e、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
銷售熱線：400-886-9311 18581858222
028-66607111 18581858999
傳真：028-82840299
Email：scshuyue@hotmail.com
網址： www.dabu.cc
營業展廳地址：成都市萬貫五金機電城C區9棟30-31號
二、型號參數
| 項目 | 單位 | 數據 | ||
| 額定電壓 | kV | 24 | ||
| 額定短時工頻耐受電壓(1min) | 65/79(相間，對地/斷口) | |||
| 額定雷電沖擊耐受電壓(峰值) | 125/145(相間，對地/斷口) | |||
| 額定頻率 | Hz | 50 | ||
| 額定電流 | A | 630 1250 | 630 1250 1600 | 630 1250 1600 |
| 額定短路開斷電流 | kA | 20/25 | 31.5 | 40 |
| 額定短時耐受電壓 | 20/25 | 31.5 | 40 | |
| 額定短路持續時間 | S | 4 | ||
| 額定峰值耐受電流 | kA | 50/63 | 80 | 100 |
| 額定短路關合電流 | 50/63 | 80 | 100 | |
| 二次回路工頻耐受電壓(1min) |
| 200 | ||
| 額定單個/背對背電容組開斷電流 | A | 630/400(40kA為800/400) | ||
| 額定電容器組關合涌流 |
| 12.5(頻率不大于1000Hz) | ||
| 機械壽命 | kA | 20000 | ||
| 額定電流開斷次數(電壽命) | 20000 | |||
| 額定短路電流開斷次數 | 次 | 50(40kA≤30) | ||
| 動、靜觸頭允許磨損累計厚度 | mm | 3 | ||
| 儲能時間 | s | ≤10 | ||
| 觸頭開距 | mm | 16±1 | ||
| 超行程 | 3.5±0.5 | |||
| 觸頭合閘彈跳時間 | ms | ≤2(40kA≤30) | ||
| 三相分、合閘不同期性 | ≤2 | |||
| 平均分閘速度(觸頭分開-8mm) | m/s | 1.5±0.2 | ||
| 平均合閘速度(8mm-觸頭閉合) | 0.8±0.2 | |||
| 主導電回路電阻 | μΩ | ≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上) | ||
| 額定操作順序 |
| 分-0.3s-合分180s-合分 | ||
