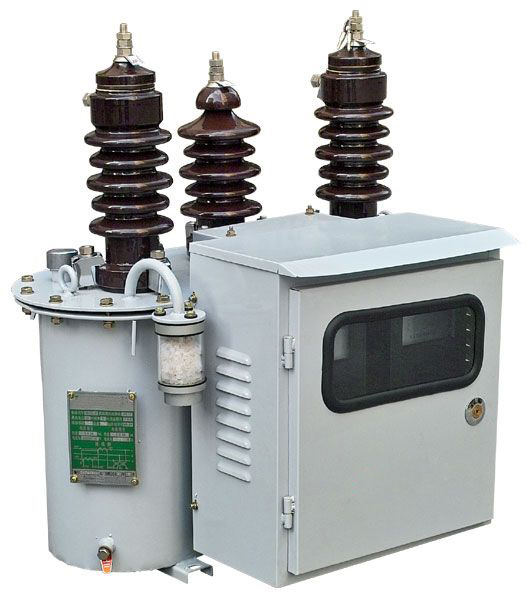

JLS-10型高壓油浸式計量箱二元件（三相三線）
一、計量箱概述
JLS-10型高壓油浸式計量箱，不帶電度表稱為組合互感器，交流油浸式戶外式（也適用于戶內），是直接測量高壓線路中有功和無功電能的計量設備。適用于額定頻率50、60Hz的三相交流線路35kv、10kv、6kv、3kv系統網絡上。具有精度高重量輕、安裝方便和防竊電等優點。深受廣大供電部門歡迎。
三相三線計量箱（二元件）由二只單相電壓和電流互感器組成，三相四線計量箱（三元件）由三只意想電壓和電流互感器組成，裝入箱體中，一二次出線均用瓷套管裝在面板上，外側表面配裝電度表供計量使用。
二、油浸式計量箱使用條件：
1、環境溫度：**氣溫+45 ℃ ，日平均氣溫+30℃，**氣溫-45℃；
2、海拔高度不超過4000米；
3、大氣條件：大氣中無嚴重影響計量箱絕緣性能的污穢物及侵蝕性或爆炸介質；
4、在產品安裝近1米內必須安裝避雷器，以防雷擊。
銷售熱線：400-886-9311 18581858222
028-66607111 18581858999
傳真：028-82840299
Email：scshuyue@hotmail.com
網址： www.dabu.cc
營業展廳地址：成都市萬貫五金機電城C區9棟30-31號
一、JLS-10型高壓油浸式計量箱二元件（三相三線）型號表：
| JLS-10 5/5 |
| JLS-10 10/5 |
| JLS-10 15/5 |
| JLS-10 20/5 |
| JLS-10 30/5 |
| JLS-10 40/5 |
| JLS-10 50/5 |
| JLS-10 75/5 |
| JLS-10 100/5 |
| JLS-10 150/5 |
| JLS-10 200/5 |
| JLS-10 250/5 |
| JLS-10 300/5 |
| JLS-10 400/5 |
| JLS-10 500/5 |
| JLS-10 600/5 |
二、油浸式計量箱主要技術參數：
| 額定一次電壓（KV） | **一次電壓（KV ) | 額定二次電壓（V） | 額定負荷（VA）與準確級數 | **容量（VA) | 一次工頻耐壓（KV） | 額定絕緣水平（KV） | ||
| 0.2S | 0.5S | 1S | ||||||
| 3 | 3.5 | 100 | 15 | 25 | 80 | 320 | 25 | 3.6/25/40 |
| 6 | 6.9 | 100 | 15 | 25 | 80 | 320 | 32 | 7.2/32/60 |
| 10 | 11.5 | 100 | 15 | 25 | 80 | 460 | 38 | 12/42/75 |
| 35 | 40.5 | 100 | 40 | 80 | 150 | 1000 | 80 | 41/95/200 |
| 額定一次電流（A） | 額定二次電流（A） | 額定負荷（VA）與準確級數 | FS倍數 | 1S熱穩定電流倍數 | 額定動穩定電流倍數 | |||
| 0.2S | 0.2 | 0.5S | 0.5 | |||||
| 單變比 | 100、120、150、200、250、300、400、600、800 | 5 | 10 | 10 | 10 | 10 | 70 | 120 |
| 雙變比 | 100-200、150-300、250-500 | |||||||
