一、產品概述

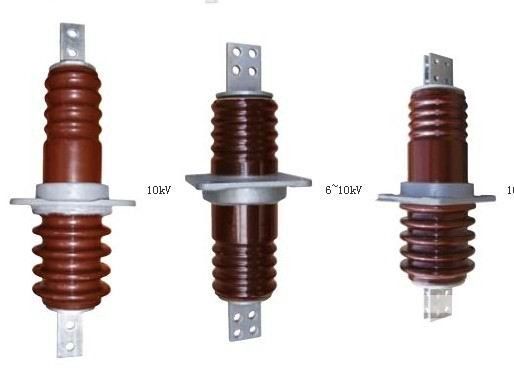

CB-10KV/200A  1500A戶內銅排陶瓷穿墻套管適用于工頻交流電壓為35千伏及以下電廠、變電站的配電裝置、高壓成套封閉柜中，作導電部分穿過接地隔板、墻壁及封閉配電裝置的絕緣，支持和外部母線連接之用。


二、使用環境條件
　　環境溫度不高于+40℃，不低于-40℃
　　海拔不超過l000m
　　相對濕度月平均值不大于90%
　　周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
　　無經常性的劇烈振動

二、產品特點
　　套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。

三、用途及分類
　　穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
　　穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
　　當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
　　戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
    穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

四、安裝使用說明
　　1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。
　　2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
　　3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。
